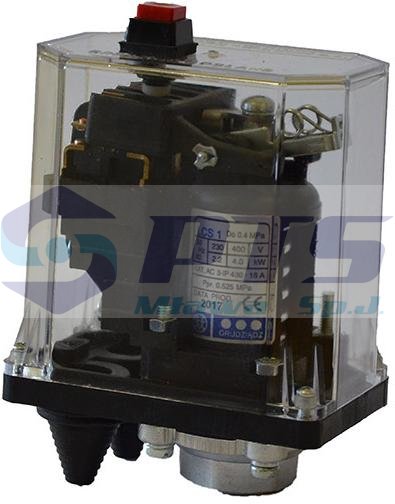

Zabezpieczenie przed suchobiegiem LCS 230/400V
0
Opis
Opis produktu
Łączniki LCS są przeznaczone do zabezpieczania urządzeń, głównie pomp przed pracą przy zbyt niskim ciśnieniu w instalacji. Typowym zastosowaniem tych łączników są układy hydroforowe zasilane ze zbiorników otwartych, studni lub sieci wodociągowej, gdzie wymagana jest ochrona przed obniżeniem ciśnienia w rurociągu. Podobnie jak łącznik LCA jest stycznikiem sterowanym, w tym przypadku spadkiem ciśnienia.
Zalety
- poza silnikami 230V o mocy do 2,2kW łączniki LCS mogą współpracować z silnikami trójfazowymi 400V o mocy do 4kW,
- trwałość (konstrukcja oparta o sprawdzony, obecny na rynku od wielu lat łącznik ciśnieniowy typu LCA),
- szeroki zakres załączania i wyłączania,
- gwarancja 24 miesiące.
Warunki pracy
- Łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych.
- Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m.
- Dopuszczalna temperatura otoczenia wynosi od -5oC do 40oC .
- Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40oC i do 90% przy temperaturze 20oC .
- Stopień ochrony IP 43 (pod warunkiem montażu łącznika pokrywą ku górze).
Zasady działania, budowa
Względem łączników LCA – LCS mają odwrócone działanie, tzn. wyłączają pompę po spadku ciśnienia poniżej wartości nastawionej. Łączniki LCS umożliwiają nastawę ciśnienia zadziałania (zgodnie z wykresem poniżej), bez zmiany różnicy ciśnienia (delty, histerezy), która jest stała i wynosi około 1bar. Wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane. Łącznik ciśnieniowy typu LCS stanowi odmianę stycznikową zwierną (po wzroście ciśnienia zwarty). Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu.Obudowa łącznika jest wykonana z poliwęglanu.
Nastawienie łącznika LCS
Nastawa fabryczna – wyłączanie 0,5bar; załączanie 1,5bar.
Ustawienie ciśnienia zadziałania łącznika dokonuje się poprzez regulację nakrętką PW. Różnica ciśnień między załączaniem a wyłączaniem (delta, histereza) nie podlega regulacji - jest stała i wynosi około 1bar. W celu dokonania zmian nastaw należy podłączyć łącznik do instalacji hydraulicznej, odłączyć zasilanie elektryczne i zdemontować jego pokrywę. Obracanie nakrętką Pw w prawo podwyższa ciśnienie zadziałania, w lewo – obniża je. Po zakończonej regulacji należy zamontować pokrywę łącznika.
Gwarancja producenta 24 miesiące
