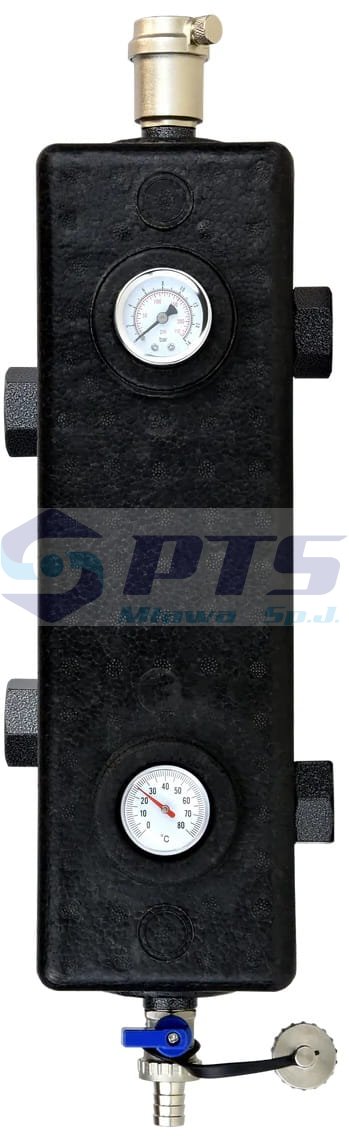

Sprzęgło pionowe SP-S GWs 1" 50KW 1:1

Sprzęgło pionowe SP-S do montażu z urządzeniami grzewczymi ma za zadanie równoważenie pracy układów oraz wyrównanie ciśnienia między nimi. Montowane między źródłem ciepła a obiegami instalacji umożliwia niezależną pracę obiegów oraz optymalizuje pracę pomp obiegowych.

Sprzęgło stanowi uzupełnienie oferty marki IBO do rozdzielaczy oraz grup pompowych IBO GP PRO. Wyposażone jest w automatyczny odpowietrznik oraz zawór spustowy do separacji powietrza oraz zanieczyszczeń. Zamontowany termometr oraz manometr umożliwiają kontrolę temperatury i ciśnienia w instalacji.

• SP-S GWs 1" 50 KW 1:1 – sprzęgło pionowe wyposażone w ruchome nakrętki z gwintami wewnętrznymi 1 cal do uszczelnienia poprzez uszczelkę. Z możliwością podłączenia jednego źródła zasilania i jednego obiegu do odbioru ciepła.

Zastosowanie

Zastosowanie sprzęgła SP-S zalecane jest, kiedy zachodzi potrzeba:

• Równoważenia instalacji w układach, kiedy wyłączana jest część odbiorników.
• Rozdzielania układów źródła ciepła od odbiornika. Uwaga: sprzęgło nie separuje układów pod względem ciśnienia na zasadzie wymiennika ciepła.
• Równoważenia pracy pomp w układach ogrzewania.
• Równoważenia pracy ogrzewania podłogowego zasilanego kotłami gazowymi.

Zakres dostawy

• Sprzęgło – 1 szt.
• Izolacja przednia i tylna – 1 kpl.
• Odpowietrznik – 1 szt.
• Zawór spustowy – 1 szt.
• Termometr – 1 szt.
• Manometr – 1 szt.

Dane techniczne

• Masa: około 3,1 kg / ca. 3,2 kg
• Przyłącze górne: gwint wewn. 1" – SP-S GW
• Przyłącze dolne: gwint wewn. 1" – SP-S GW
• Wysokość bez zaworu i odpowietrznika: 390 mm
• Rozstaw przyłączy zasilania ze źródła ciepła: 140 mm
• Rozstaw przyłączy do odbiornika ciepła: 210 mm
• Wysokość całkowita: 490 mm
• Maksymalna temperatura eksploatacyjna: 95°C
• Maksymalne nadciśnienie eksploatacyjne: 3 bar
